Kétoldalas furatfémezett lemezek technológiai lépései
1.
Rézfóliával borított lemez:
Technology 1_01
  • hordozóvastagságok: 0,25; 0,5; 0,8; 1,0; 1,2; 1,55; 2,0; 2,5 mm
  • rézréteg vastagságok: 18, 35 µm
2.
Pakettálás, fúrás, csiszolás:
Technology 1_02
  • furatátmérők: 0,3–6,3 mm tizedenként
  • átlagos pozícióhiba: 50 µm
3.
Furatfémezés (fal vezetővé tétele):
Technology 1_03
  • DOW chemicals
  • CRIMSON direkt galvanizálás
4.
Fényérzékeny fólia laminálása:
Technology 1_04
  • DuPont Riston
  • vastagság: 38 µm
5.
Fotoreziszt megvilágítás, előhívás:
Technology 1_05
  • felbontás: 25 µm
6.
Réz galvanizálása:
Technology 1_06
  • vastagság: 25 µm
7.
Ón galvanizálása – pozitív maszk:
Technology 1_07
  • vastagság: 12 µm
8.
Fotoreziszt maszk eltávolítás:
Technology 1_08
  • NaOH oldat
9.
Réz maratás ón maszkkal:
Technology 1_09
  • MacDermid (lúgos marató oldat)
Galván ón bevonattal ellátott, furatfémezett, kétoldalas nyomtatott huzalozások
Kézi forrasztáshoz ajánlott
Szelektív bevonattal ellátott, furatfémezett, kétoldalas nyomtatott huzalozások
Újraömlesztéses és hullámforrasztáshoz ajánlott
10.
Fotoszenzitív forrasztásgátló maszk és beültetési ábra készítés:
Technology 2_10
10.
Ón leoldása:

Technology 1_10
  • színek: zöld, fehér, fekete, kék, piros, sárga
  • MacDermid (savas leoldó)
11.
UV megvilágítás, előhívás:

Technology 2_11
11.
Fotoszenzitív forrasztásgátló maszk és beültetési ábra készítés:
Technology 1_11
  • NaCO3 oldat
  • színek: zöld, fehér, fekete, kék, piros, sárga
12.
UV megvilágítás, előhívás:
Technology 1_12
  • NaCO3 oldat
13.
Forrasztási felületek védelme:
Technology 1_13
  • szelektív immerziós ezüst bevonat
  • vastagság: 0,5 µm
SMT beültetés technológiai lépései
0.
Kész nyomtatott huzalozású lemez:
Technology 1_01
  • szerelhető hordozók: FR4, alumínium fémhordozós (IMS), poliimid (flexibilis), nagyfrekvenciás (teflon és kerámia)
  • valamint egyeztetés után egyéb speciális hordozó típusok, újraömlesztéses forrasztásra ajánlott bevonattal
1.
Stencilnyomtatás:
Technology 1_02
  • kés szélesség: 300 mm
  • átlagos pozícióhiba: 25 µm
2.
Alkatrészek beültetése:
Technology 1_03
  • beültethető legfinomabb raszterosztású alkatrészek: 0402 R/C; 0,5 QFP; 0,4 QFN; 0,8 BGA; 0,8 LGA
  • átlagos pozícióhiba: 50 µm
3.
Gőzfázisú újraömlesztéses forrasztás:
Technology 1_04
  • munkafolyadék forráspontja: 235 °C
  • kisméretű (~10x10 cm), hőre érzékeny hordozók esetén 175 °C választható

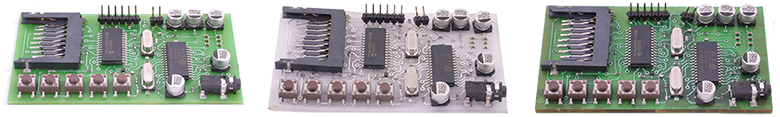

Kísérleti áramköri hordozók gyártása környezetbarát, lebontható alapanyagokon
Biodegradable

  • Politejsav (PLA), Cellulóz-acetát (CA) biológiailag lebontható anyagok
  • Legfeljebb kétoldalas huzalozás kialakítása szubtraktív technológiával
  • Speciális alkalmazások (pl. RFID címkék kialakítása)
  • Speciális felületszerelés
  • Gyártás és termék kísérleti jelleggel, egyeztetés után
